座標系操作とかのCGGeometryのメソッドについて色々調べてみた

背景

前回の記事で紹介したCGRectOffset関数を皮切りにCGGeometryって便利だなと思って簡単に調べてみました。

関数紹介

CGSizeEqualToSize

bool CGSizeEqualToSize ( CGSize size1, CGSize size2 );

指定した2サイズが等しいか判定する。

サンプル

    CGSize size1 = CGSizeMake(100, 100);
    CGSize size2 = CGSizeMake(100, 100);
    NSLog(@"result:%@", CGSizeEqualToSize(size1, size2) ? @"同じ" : @"違う");

結果

    result:同じ

CGRectContainsPoint

bool CGRectContainsPoint ( CGRect rect, CGPoint point );

第2引数で指定した位置が第1引数で指定した領域内か判定する。

サンプル

    CGRect rect = CGRectMake(30, 50, 100, 100);
    CGPoint point = CGPointMake(80, 140);
    NSLog(@"result:%@", CGRectContainsPoint(rect, point)? @"領域内" : @"領域外");

結果

    result:領域内

CGRectContainsRect

bool CGRectContainsRect ( CGRect rect1, CGRect rect2 );

第1引数の領域内に第2引数の領域が含まれるか判定。 サンプル

    BOOL result1 = CGRectContainsRect(CGRectMake(30, 30, 100, 100), CGRectMake(40, 40, 30, 30));
    NSLog(@"result1:%@", result1 ? @"含まれる" : @"含まれない");
    BOOL result2 = CGRectContainsRect(CGRectMake(30, 30, 100, 100), CGRectMake(60, 60, 100, 100));
    NSLog(@"result2:%@", result2 ? @"含まれる" : @"含まれない");

結果

    result1:含まれる
    result2:含まれない

CGRectDivide

void CGRectDivide ( CGRect rect, CGRect slice, CGRect remainder, CGFloat amount, CGRectEdge edge );

第1引数の領域を指定方向、指定サイズで分割する。

CGRectEdgeはCGRectMinXEdge,CGRectMaxXEdge,CGRectMinYEdge,CGRectMaxYEdgeの4種類。

サンプル (CGRectMinXEdge)

    CGFloat amount = 50.0f;
    CGRect rect = self.view.frame;
    CGRect sliceRect = CGRectNull;
    CGRect remainderRect = CGRectNull;
    CGRectDivide(rect, &sliceRect, &remainderRect, amount, CGRectMinXEdge);
    NSLog(@"rect:%@", NSStringFromCGRect(rect)); //rect:{{0, 0}, {320, 568}}
    NSLog(@"sliceRect:%@", NSStringFromCGRect(sliceRect)); //sliceRect:{{0, 0}, {50, 568}}
    NSLog(@"remainderRect:%@", NSStringFromCGRect(remainderRect)); //remainderRect:{{50, 0}, {270, 568}}
    UIView *sliceView = [[UIView alloc] initWithFrame:sliceRect];
    sliceView.backgroundColor = [UIColor redColor];
    [self.view addSubview:sliceView];
    UIView *remainderView = [[UIView alloc] initWithFrame:remainderRect];
    remainderView.backgroundColor = [UIColor blueColor];
    [self.view addSubview:remainderView];

結果

f:id:hachinobu:20140213125147p:plain

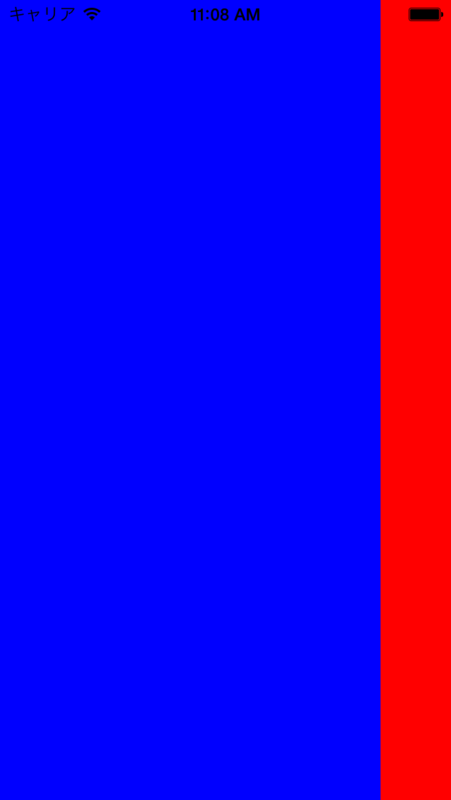

サンプル (CGRectMaxXEdge)

    CGFloat amount = 50.0f;
    CGRect rect = self.view.frame;
    CGRect sliceRect = CGRectNull;
    CGRect remainderRect = CGRectNull;
    CGRectDivide(rect, &sliceRect, &remainderRect, amount, CGRectMaxXEdge);
    NSLog(@"rect:%@", NSStringFromCGRect(rect)); //rect:{{0, 0}, {320, 568}}
    NSLog(@"sliceRect:%@", NSStringFromCGRect(sliceRect)); //sliceRect:{{270, 0}, {50, 568}}
    NSLog(@"remainderRect:%@", NSStringFromCGRect(remainderRect)); //remainderRect:{{0, 0}, {270, 568}}
    UIView *sliceView = [[UIView alloc] initWithFrame:sliceRect];
    sliceView.backgroundColor = [UIColor redColor];
    [self.view addSubview:sliceView];
    UIView *remainderView = [[UIView alloc] initWithFrame:remainderRect];
    remainderView.backgroundColor = [UIColor blueColor];
    [self.view addSubview:remainderView];

結果

f:id:hachinobu:20140213125909p:plain

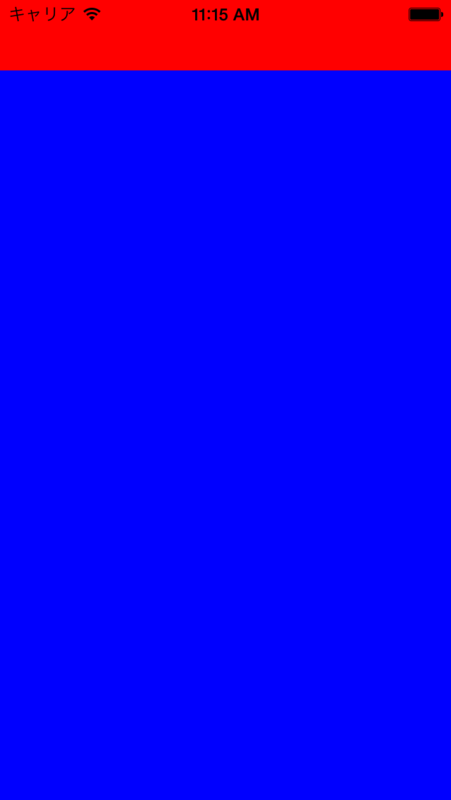

サンプル (CGRectMinYEdge)

    CGFloat amount = 50.0f;
    CGRect rect = self.view.frame;
    CGRect sliceRect = CGRectNull;
    CGRect remainderRect = CGRectNull;
    CGRectDivide(rect, &sliceRect, &remainderRect, amount, CGRectMinYEdge);
    NSLog(@"rect:%@", NSStringFromCGRect(rect)); //rect:{{0, 0}, {320, 568}}
    NSLog(@"sliceRect:%@", NSStringFromCGRect(sliceRect)); //sliceRect:{{0, 518}, {320, 50}}
    NSLog(@"remainderRect:%@", NSStringFromCGRect(remainderRect)); //remainderRect:{{0, 0}, {320, 518}}
    UIView *sliceView = [[UIView alloc] initWithFrame:sliceRect];
    sliceView.backgroundColor = [UIColor redColor];
    [self.view addSubview:sliceView];
    UIView *remainderView = [[UIView alloc] initWithFrame:remainderRect];
    remainderView.backgroundColor = [UIColor blueColor];
    [self.view addSubview:remainderView];

結果

f:id:hachinobu:20140213130406p:plain

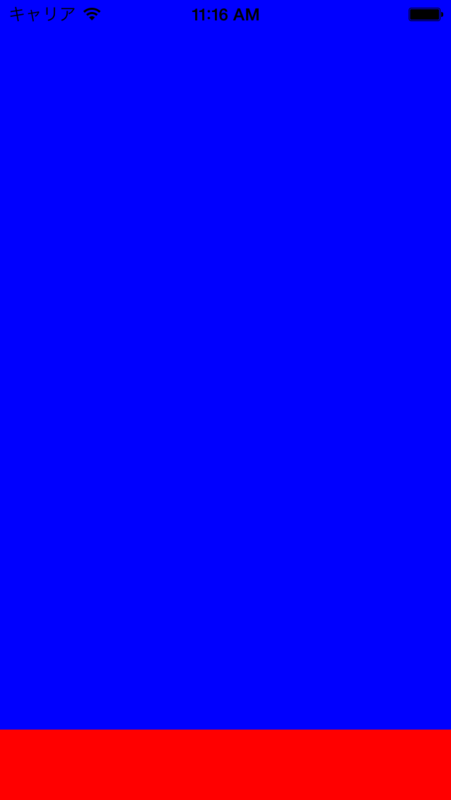

サンプル (CGRectMaxYEdge)

    CGFloat amount = 50.0f;
    CGRect rect = self.view.frame;
    CGRect sliceRect = CGRectNull;
    CGRect remainderRect = CGRectNull;
    CGRectDivide(rect, &sliceRect, &remainderRect, amount, CGRectMaxYEdge);
    NSLog(@"rect:%@", NSStringFromCGRect(rect)); //rect:{{0, 0}, {320, 568}}
    NSLog(@"sliceRect:%@", NSStringFromCGRect(sliceRect)); //sliceRect:{{0, 518}, {320, 50}}
    NSLog(@"remainderRect:%@", NSStringFromCGRect(remainderRect)); //remainderRect:{{0, 0}, {320, 518}}
    UIView *sliceView = [[UIView alloc] initWithFrame:sliceRect];
    sliceView.backgroundColor = [UIColor redColor];
    [self.view addSubview:sliceView];
    UIView *remainderView = [[UIView alloc] initWithFrame:remainderRect];
    remainderView.backgroundColor = [UIColor blueColor];
    [self.view addSubview:remainderView];

結果

f:id:hachinobu:20140213130202p:plain


CGRectEqualToRect

bool CGRectEqualToRect ( CGRect rect1, CGRect rect2 );

2領域の位置とサイズが等しいか判定する。

サンプル

    NSLog(@"result:%@", CGRectEqualToRect(CGRectMake(0, 0, 10, 10), CGRectMake(0, 0, 10, 10)) ? @"同じ" : @"違う");

結果

    result:同じ

CGRectGetWidth

CGFloat CGRectGetWidth ( CGRect rect );

引数で指定した領域の幅を返す。

サンプル

    UIView *rectView = [[UIView alloc] initWithFrame:CGRectMake(10, 10, 30, 100)];
    NSLog(@"GetWidth:%f", CGRectGetWidth(rectView.frame));

結果

    GetWidth:30.000000

CGRectGetHeight

CGFloat CGRectGetHeight ( CGRect rect );

引数で指定した領域の高さを返す。

サンプル

    UIView *rectView = [[UIView alloc] initWithFrame:CGRectMake(10, 10, 30, 100)];
    NSLog(@"GetHeight:%f", CGRectGetHeight(rectView.frame));

結果

    GetHeight:100.000000

CGRectGetMinX

CGFloat CGRectGetMinX ( CGRect rect );

引数で指定した領域の最小x座標を返す。

サンプル

    UIView *rectView = [[UIView alloc] initWithFrame:CGRectMake(10, 10, 30, 100)];
    NSLog(@"minX:%f", CGRectGetMinX(rectView.frame));

結果

    minX:10.000000

CGRectGetMidX

CGFloat CGRectGetMidX ( CGRect rect );

引数で指定した領域の中心x座標を返す。

サンプル

    UIView *rectView = [[UIView alloc] initWithFrame:CGRectMake(10, 10, 30, 100)];
    NSLog(@"midX:%f", CGRectGetMidX(rectView.frame));

結果

    midX:25.000000

CGRectGetMaxX

CGFloat CGRectGetMaxX ( CGRect rect );

引数で指定した領域の最大x座標を返す。

サンプル

    UIView *rectView = [[UIView alloc] initWithFrame:CGRectMake(10, 10, 30, 100)];
    NSLog(@"maxX:%f", CGRectGetMaxX(rectView.frame));

結果

    maxX:40.000000

CGRectGetMinY

CGFloat CGRectGetMinY ( CGRect rect );

引数で指定した領域の最小y座標を返す。

サンプル

    UIView *rectView = [[UIView alloc] initWithFrame:CGRectMake(10, 10, 30, 100)];
    NSLog(@"minY:%f", CGRectGetMinY(rectView.frame));

結果

    minY:10.000000

CGRectGetMidY

CGFloat CGRectGetMidY ( CGRect rect );

引数で指定した領域の中心y座標を返す。

サンプル

    UIView *rectView = [[UIView alloc] initWithFrame:CGRectMake(10, 10, 30, 100)];
    NSLog(@"midY:%f", CGRectGetMidY(rectView.frame));

結果

    midY:60.000000

CGRectGetMaxY

CGFloat CGRectGetMaxY ( CGRect rect );

引数で指定した領域の最大y座標を返す。

サンプル

    UIView *rectView = [[UIView alloc] initWithFrame:CGRectMake(10, 10, 30, 100)];
    NSLog(@"maxY:%f", CGRectGetMaxY(rectView.frame));

結果

    maxY:110.000000

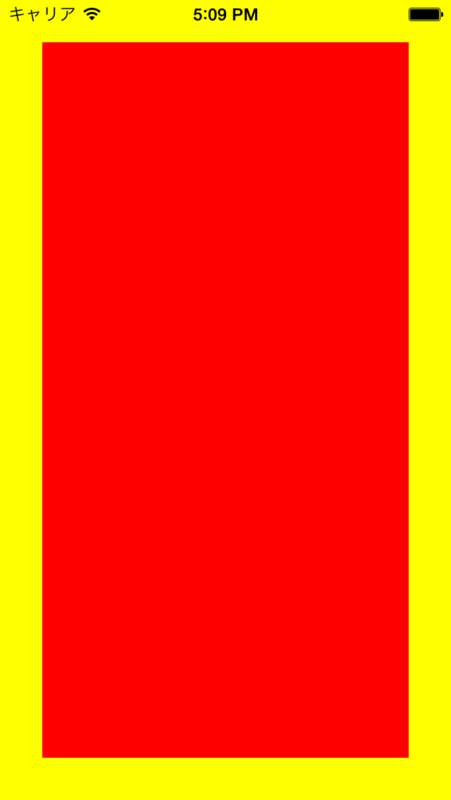

CGRectInset

CGRect CGRectInset ( CGRect rect, CGFloat dx, CGFloat dy );

指定した領域のdx,dy分内側の領域を返す。

サンプル

    self.view.backgroundColor = [UIColor yellowColor];
    CGRect insetRect = CGRectInset(self.view.frame, 30, 30);
    NSLog(@"insetRect:%@", NSStringFromCGRect(insetRect)); // insetRect:{{30, 30}, {260, 508}}
    UIView *insetView = [[UIView alloc] initWithFrame:insetRect];
    insetView.backgroundColor = [UIColor redColor];
    [self.view addSubview:insetView];

結果

f:id:hachinobu:20140213171003p:plain


CGRectIntegral

CGRect CGRectIntegral ( CGRect rect );

座標xの小数点以下を幅(width)に足して繰り上げ、座標yの小数点以下を高さ(height)に足して繰り上げした領域を返す。

サンプル

    CGRect integralRect = CGRectMake(10.9, 20.9, 100.5, 200.3);
    NSLog(@"CGRectIntegral:%@", NSStringFromCGRect(CGRectIntegral(integralRect)));
    CGRect integralRect2 = CGRectMake(10.2, 20.5, 100.5, 200.3);
    NSLog(@"CGRectIntegral2:%@", NSStringFromCGRect(CGRectIntegral(integralRect2)));

結果

    CGRectIntegral:{{10, 20}, {102, 202}}
    CGRectIntegral2:{{10, 20}, {101, 201}}

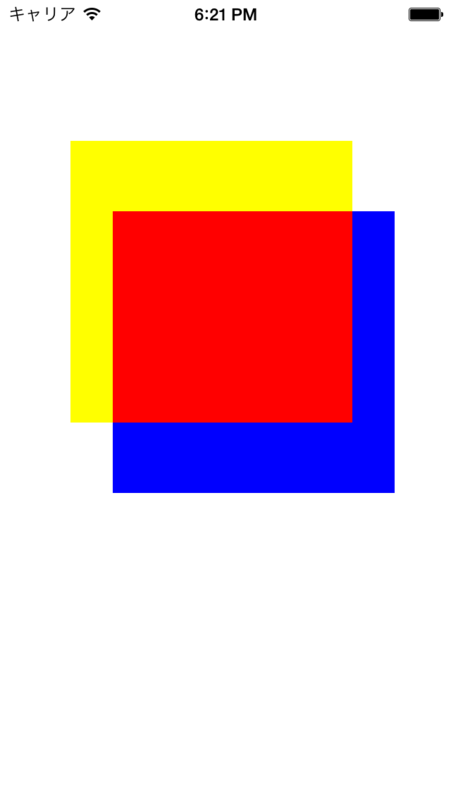

CGRectIntersection

CGRect CGRectIntersection ( CGRect r1, CGRect r2 );

2つの領域の重なっている箇所の領域を返す。

サンプル

    UIView *view1 = [[UIView alloc] initWithFrame:CGRectMake(50, 100, 200, 200)];
    view1.backgroundColor = [UIColor yellowColor];
    [self.view addSubview:view1];

    UIView *view2 = [[UIView alloc] initWithFrame:CGRectMake(80, 150, 200, 200)];
    view2.backgroundColor = [UIColor blueColor];
    [self.view addSubview:view2];

    CGRect intersectionRect = CGRectIntersection(view1.frame, view2.frame);
    NSLog(@"intersectionRect:%@", NSStringFromCGRect(intersectionRect)); //intersectionRect:{{80, 150}, {170, 150}}

    UIView *intersectionView = [[UIView alloc] initWithFrame:intersectionRect];
    intersectionView.backgroundColor = [UIColor redColor];
    [self.view addSubview:intersectionView];

結果

f:id:hachinobu:20140213182142p:plain


CGRectIntersectsRect

bool CGRectIntersectsRect ( CGRect rect1, CGRect rect2 );

2つの領域が重なり合うか判定する。

サンプル

    CGRect rect1 = CGRectMake(50, 50, 100, 100);
    CGRect rect2 = CGRectMake(100, 100, 50, 30);
    NSLog(@"result1:%@", CGRectIntersectsRect(rect1, rect2) ? @"重なる" : @"重ならない");

    CGRect rect3 = CGRectMake(50, 50, 100, 100);
    CGRect rect4 = CGRectMake(200, 200, 50, 30);
    NSLog(@"result2:%@", CGRectIntersectsRect(rect3, rect4) ? @"重なる" : @"重ならない");

結果

    result1:重なる
    result2:重ならない

CGRectIsEmpty

bool CGRectIsEmpty ( CGRect rect );

幅か高さが0、もしくはCGRectNullか判定する。

サンプル

    NSLog(@"result1:%@", CGRectIsEmpty(CGRectMake(10, 10, 0, 100)) ? @"Empty" : @"Rectangle");
    NSLog(@"result2:%@", CGRectIsEmpty(CGRectMake(10, 10, 10, 0)) ? @"Empty" : @"Rectangle");
    NSLog(@"result3:%@", CGRectIsEmpty(CGRectNull) ? @"Empty" : @"Rectangle");
    NSLog(@"result4:%@", CGRectIsEmpty(CGRectMake(10, 10, 10, 10)) ? @"Empty" : @"Rectangle");

結果

    result1:Empty
    result2:Empty
    result3:Empty
    result4:Rectangle

CGRectIsInfinite

bool CGRectIsInfinite ( CGRect rect );

指定領域が無限か判定する。

サンプル

    CGRect infiniteRect = CGRectInfinite;
    NSLog(@"result1:%@", CGRectIsInfinite(infiniteRect) ? @"無限" : @"無限じゃない");
    NSLog(@"result2:%@", CGRectIsInfinite(CGRectMake(10, 10, 10, 10)) ? @"無限" : @"無限じゃない");
    NSLog(@"result3:%@", CGRectIsInfinite(CGRectMake(0, 0, 0, 0)) ? @"無限" : @"無限じゃない");

結果

    result1:無限
    result2:無限じゃない
    result3:無限じゃない

CGRectIsNull

bool CGRectIsNull ( CGRect rect );

指定領域がNULLか判定する。

サンプル

    CGRect rectNull = CGRectNull;
    NSLog(@"result1:%@", CGRectIsNull(rectNull) ? @"CGRectNull" : @"CGRectNullじゃない");
    NSLog(@"result2:%@", CGRectIsNull(CGRectMake(0, 0, 10, 10)) ? @"CGRectNull" : @"CGRectNullじゃない");

結果

    result1:CGRectNull
    result2:CGRectNullじゃない

CGRectOffset

CGRect CGRectOffset ( CGRect rect, CGFloat dx, CGFloat dy );

指定領域の座標xにdxを加算、座標yにdyを加算した領域を返す。

サンプル

    UIView *view1 = [[UIView alloc] initWithFrame:CGRectMake(10, 20, 150, 150)];
    view1.backgroundColor = [UIColor redColor];
    [self.view addSubview:view1];
    CGRect offsetRect = CGRectOffset(view1.frame, 150, 150);
    NSLog(@"offsetRect:%@", NSStringFromCGRect(offsetRect)); //offsetRect:{{160, 170}, {150, 150}}
    UIView *offsetRectView = [[UIView alloc] initWithFrame:offsetRect];
    offsetRectView.backgroundColor = [UIColor blueColor];
    [self.view addSubview:offsetRectView];

結果

f:id:hachinobu:20140213184815p:plain


CGRectStandardize

CGRect CGRectStandardize ( CGRect rect );

指定領域の幅と高さが正の値となる領域を返す。

サンプル

    CGRect standardizeRect = CGRectStandardize(CGRectMake(0, 0, -100, -50));
    NSLog(@"standardizeRect:%@", NSStringFromCGRect(standardizeRect));

結果

    standardizeRect:{{-100, -50}, {100, 50}}

CGRectUnion

CGRect CGRectUnion ( CGRect r1, CGRect r2 );

指定した2領域を覆う領域を返す。

サンプル

    UIView *view1 = [[UIView alloc] initWithFrame:CGRectMake(40, 50, 180, 180)];
    view1.backgroundColor = [UIColor redColor];
    [self.view addSubview:view1];
    UIView *view2 = [[UIView alloc] initWithFrame:CGRectMake(70, 90, 180, 200)];
    view2.backgroundColor = [UIColor yellowColor];
    [self.view addSubview:view2];
    CGRect unionRect = CGRectUnion(view1.frame, view2.frame);
    NSLog(@"unionRect:%@", NSStringFromCGRect(unionRect));
    UIView *unionView = [[UIView alloc] initWithFrame:unionRect];
    unionView.backgroundColor = [UIColor clearColor];
    unionView.layer.borderColor = [[UIColor blackColor] CGColor];
    unionView.layer.borderWidth = 1.0;
    [self.view addSubview:unionView];

結果

f:id:hachinobu:20140213190627p:plain


Qiita
